マンション・ホテル・オフィスなどの床振動対策に、
防振システムOAフロア AVS-L
|
|
防振システムフロアAVS-Lは、球形防振ゴムを使用し、固有振動数を任意に設定できる上部機械の変位や、搭載荷重の変動によって、防振性能が低下しないような特殊システムを採用した立体駐車場の防振システムを、マンション・ホテルなどの床の防振材に改良したシステムフロアーです。また、機械防振にも使用可能です。変位量が大きい防振材やスプリングのようにいつまでも揺れがとまらない防振材では、機械の故障にもなりかねません。ＪＲ上野駅内の宿泊施設に列車振動・騒音低減のために、採用された防振OAフロアシステムです。 |
|
|
|
|
|
|
|
|
|
| |
|
|
|
| ■ |
「アコス防振フロアシステム ＡＶＳ－Ｌ」は、当社開発の立体駐車場などの機械防振に使用され好評を得ている「アコス防振システム ＡＶＳ－１」の特殊技術を活かし、集合住宅等の高層建築における床衝撃音対策やスタジオ、音楽練習室等の防振防音対策に開発されたものです。
|
| ■ |
高層建築では、高さ制限やコスト等によりフロアーの階高をできるだけ低くしながらも、居住性から室内の天井高をできるだけ高くしたいと設計者は考えています。そのため天井はコンクリートに直接クロスを貼り、床には直接フローリングやカーペットを敷いて仕上げる工法が多くなっているのですが、この工法により当然音響性能が低下するため、苦情も多くなっています。また床に配管等がある場合に簡単な従来のユニットOAフロアなどを使用するとコンクリートに直接フローリングやカーペットを敷いた場合よりかえって悪影響を及ぼし、音響性能が低下する場合があります。
|
| ■ |

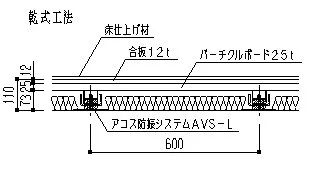

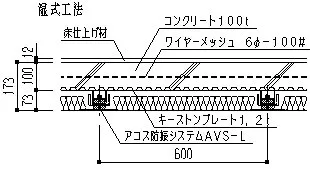

従来のこのような問題に対し、ＡＶＳ－Ｌは、コンクリートスラブと同等以上の音響性能を確保でき、床の高さ（床構成材の厚み）も１２０㎜程度で済みます。
|
| ■ |
従来の防振ユニットOAフロアは、防振ゴムの硬度が高く防振性能が良くなかったり、性能を上げるために硬度の低いゴムを使用したため歩行時に違和感があったり、家具などが傾いたりぐらぐらしたりするなど問題が非常に多いものでした。また、床衝撃音対策としてだけのもので、外部からの騒音や機械振動、列車等の振動対策には、対応できませんでした。しかし「アコス防振OAフロアーシステム ＡＶＳ－Ｌ」は、このような問題をなくし、外部からの振動、騒音対策にも有効な防振浮床を構成でき、快適な居住空間を実現できる防振フロアーシステムです。特にスタジオや音楽練習室・ピアノ室・カラオケ室などの高い性能を必要とする浮床には最適です。
|
|
|
|
|
|
| |
|
|
|
  |
|
|
| |
|
|
|
| AVS-LS |
長さL |
品番 |
防振ゴム |
許容荷重 |
|
|
2,000mm |
AVS-L2000S |
4カ所 |
400kg |
| 1,400mm |
AVS-L1400S |
3カ所 |
300kg |
| 800mm |
AVS-L 800S |
2カ所 |
200kg |
| 600mm |
AVS-L 600S |
2カ所 |
200kg |
| 450mm |
AVS-L 450S |
2カ所 |
200kg |
| 200mm |
AVS-L 200S |
1カ所 |
100kg |
|
|
|
|
| AVS-LL |
長さL |
品番 |
防振ゴム |
許容荷重 |
|
|
2,000mm |
2000L |
3カ所 |
2,000kg |
| 1,130mm |
1130L |
2カ所 |
1,000kg |
| 800mm |
800L |
2カ所 |
1,000kg |
| 600mm |
600L |
2カ所 |
1,000kg |
| 450mm |
450L |
2カ所 |
1,000kg |
| 260mm |
260L |
1カ所 |
500kg |
|
|
|
|
| AVS-LSS |
長さL |
品番 |
防振ゴム |
許容荷重 |
 |
2,000mm |
AVS-L2000SS |
4カ所 |
400kg |
| 1,400mm |
AVS-L1400SS |
3カ所 |
300kg |
| 800mm |
AVS-L 800SS |
2カ所 |
200kg |
| 600mm |
AVS-L 600SS |
2カ所 |
200kg |
| 450mm |
AVS-L 450SS |
2カ所 |
200kg |
| 200mm |
AVS-L 200SS |
1カ所 |
100kg |
|
|
|
| |
|
|
|
| HFD金沢文庫マンション3段横動循環式立体駐車機 |
長谷工コーポレーション |
| HFD五艘ビル3段式立体駐車装置 |
長谷工コーポレーション |
| グランドパレス横浜楠町立体駐車場 |
戸田建設 |
| HFD東レ西日暮里マンション立体駐車場 |
長谷工コーポレーション |
| HFDナイスアーバン大島立体駐車場 |
長谷工コーポレーション |
| 新百合ヶ丘パークハウス立体駐車場 |
戸田建設 |
| 新川2丁目パークハウス立体駐車場 |
戸田建設 |
| HFDルネ稲毛立体駐車場 |
長谷工コーポレーション |
| 鶴見本町2丁目パークハウス立体駐車場 |
戸田建設 |
| HFD永昌長者町立体駐車場 |
長谷工コーポレーション |
| 宮崎台マンジョン立体駐車場 |
戸田建設 |
| HFDナイスアーバン三ツ境立体駐車場 |
長谷工コーポレーション |
| 市ヶ谷田町マンション立体駐車場 |
清水建設 |
| 上北沢マンション立体駐車場 |
不動建設 |
| 東急フォルスコート溝の口 |
東急建設 |
| 上麻生パークハウス |
戸田建設 |
| パークハウス広尾 |
大成建設 |
| 幕張ベイタウン立体駐車場 |
浅沼組 |
| 千代田区二番町パークハウス |
東亜建設 |
| HFD日本橋小網町 |
長谷工コーポレーション |
| 東五反田4丁目 |
東急建設 |
| 南青山7丁目 |
大林組 |
| グローリオ浦和仲町 |
松井建設 |
| 世田谷中町 |
鉄建建設 |
| グローリオ根岸 |
大豊建設 |
| タワーマンション彦根大東町 |
鉄建建設 |
| 花房山立体駐車場 |
東急建設 |
| アリュールゼームス坂レジデンス |
大林組 |
| 品川区平塚1丁目マンション計画 |
大豊建設 |
| パークハウス干種高見 |
木内建設 |
|
|
|
| |
|
|
