工場のライン防音室、会議室などのパーティション、間仕切壁に最適！
|
|
組立式防音室・防音パネル 「アコスパネカット」
|
|
|
|
|
アコスパネカットは、パナソニック・ホンダ・ＮＥＣなどの工場の防音室に採用されています。組立が簡単で工場ライン変更などにともなうレイアウト変更に対応し易いため、ライン防音室としての実績は数多く、日本企業の海外工場、メキシコ・フィリピン・タイ・香港などでも使用されています。また、産業防音だけでなく、音楽スタジオのブース、一般家庭のピアノ・ヴァイオリン・サックスなど楽器防音室にも最適です。賃貸マンションのピアノ防音室など、引越する場合で分解し移動可能です。また、会議室・社長室などのパーティション、間仕切壁に最適な防音パネルです。 |
|
|
|
|
|
|
| |
|
|
|
| ■ |
アコスパネカットは、従来のボード等の積層貼と同等以上の性能を持ち、壁（天井・床）厚もより薄く、施工時間の大幅な短縮が出来る画期的なスチールパネルです 「壁厚は薄くしたいが遮音性能は落とせない」といった場合に在来工法と組み合わせたり、パネカットだけ自立させてもそのままで仕上げになります。（表面材は塩ビ鋼板・カラー鋼板など自由に設定できます） |
| ■ |
片側からでも施工可能なので、建屋壁面いっぱいに組立てられます。 |
| ■ |
分解・再組立てが出来るので引越やレイアウトの変更などにも便利です。 |
| ■ |
現場では、工場で作ってきたパネルを組み立てるだけなので、在来工法に比べ作業騒音やゴミも少なく、現場での工期が大幅に短縮されます。 |
| ■ |
そのほか内部構造を変化させる事により、防音パネルとしてＤ−４５までの遮音性能を持たせたり、さらには電磁波シールドルームや恒温室、クリーンルーム等様々な用途に幅広く対応でき、それらすべての性能を併せ持つ事もできます。 |
|
|
|
 |
|
|
|
| |
|
|
|
| 品番 |
室寸法タイプ |
パネル種類 |
パネル厚PW |
音響透過損失 |
| ASPR D-40 |
T1 |
T2 |
T3 |
T4 |
APD-40 |
100mm |
D-40 |
| ASPR D-35 |
T1 |
T2 |
T3 |
T4 |
APD-35 |
75mm |
D-35 |
| ASPR D-30 |
T1 |
T2 |
T3 |
T4 |
APD-30 |
50mm |
D-30 |
| ASPR D-25 |
T1 |
T2 |
T3 |
T4 |
APD-25 |
42mm |
D-25 |
|
|
|
|
 |
|
|
|
| 外形寸法 |
W(幅) |
D(奥行き) |
H(高) |
| T1 |
1,800 |
2,700 |
2,200 |
| T2 |
2,700 |
2,700 |
2,200 |
| T3 |
2,700 |
3,600 |
2,200 |
| T4 |
3,600 |
3,600 |
2,200 |
|
|
*室寸法および性能は、上記以外に自由に設定することが可能です。 |
|
|
| |
|
|
|

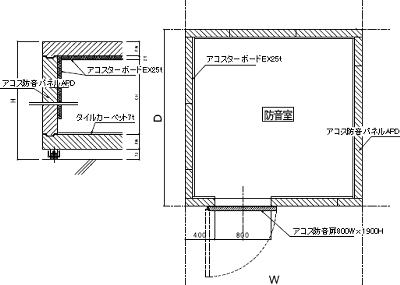

| 構造 |
アコス防音パネル（遮音材複合パネル）、自立構造
パネルジョイント：コーキング、パネルファスナーにより密着 |
| 標準工期 |
工場製作／ご契約後 約1カ月
現場組立／1週間前後 |
| 室外仕上げ |
天井、壁／鋼版1.6mm
焼付塗装ビニトップ（標準色：アイボリー）
巾木／ソフト巾木 H=75mm |
| 屋内仕上げ |
天井、壁／アコスボードEX25mm
材質：グラスウール80Kmm＋厚手高級ガラスクロス貼
標準色：グレー、ベージュ、アイボリー
床／タイルカーペット7mm
巾木／ソフト巾木H=75mm |
| 防音扉 |
スチール製防音扉 1カ所
有効開口寸法W900mm×H1,800mm OP.
塗装仕上げ
（設置位置は自由に決められます）
*
オプションとして、有効開口寸法、数量、仕上げの変更、ガラス窓付き防音扉がございます |
| 電気設備 |
照明／ライティングレール+スポットライト2〜4カ所、 スイッチ1カ所
コンセント／100V15A 2ヶ口
1〜2カ所
* 一次側電源および一次側配線工事は、別途工事となります |
| 換気設備 |
換気扇および換気サイレンサー ・吸気サイレンサー |
| オプション |
室内外の仕上げや、寸法および数量の変更、監視窓、エアコンなどの追加は、ご要望に合わせて設計いたします。 |
|
|
|
| |
|
|
